Quanto costa il cablaggio di un quadro elettrico?

Cablaggio quadro elettrico: cos’è e a cosa serve

Il cablaggio del quadro elettrico può essere definito come l’organizzazione e il collegamento fisico di tutti i componenti elettrici (interruttori magnetotermici, differenziali, morsettiere e trasformatori) all'interno del centralino. Serve a distribuire l'energia elettrica in modo sicuro a tutte le utenze dell'edificio, separando le linee e proteggendo l'impianto da sovraccarichi o cortocircuiti.

Un cablaggio eseguito a regola d'arte garantisce la selettività degli interventi: in caso di guasto, salta solo la zona interessata, lasciando il resto della casa sotto tensione. Inoltre, permette una manutenzione agevole grazie a una disposizione ordinata e alla corretta etichettatura dei circuiti.

Senza un cablaggio certificato, l'intero sistema elettrico risulterebbe pericoloso e non conforme alle norme CEI 64-8, esponendo l'immobile a rischi d'incendio e gli abitanti a folgorazioni. È il "cervello" che governa la potenza energetica, gestendo i carichi in base alle necessità domestiche o industriali.

N.B.: I prezzi indicati sono frutto di stime. Per conoscere i costi effettivi è utile richiedere più preventivi per cablaggio quadro alle imprese specializzate in impianti elettrici presenti su Edilnet.

Come si fa il cablaggio del quadro elettrico

Il cablaggio del quadro elettrico è un intervento più complesso di quanto si possa immaginare, che si snoda in diverse fasi cruciali:

• Sopralluogo e analisi dei carichi: verifica della potenza impegnata e della suddivisione degli ambienti per evitare distacchi intempestivi della corrente.
• Progettazione e schema unifilare: stesura del disegno tecnico che guiderà l'elettricista nel posizionamento dei vari interruttori e dei ponticelli di collegamento.
• Fissaggio, cablaggio e certificazione: installazione fisica dei componenti sulla guida DIN, collegamento dei conduttori, etichettatura dei circuiti e rilascio della Di.Co. obbligatoria.

Normativa e manutenzione dei quadri elettrici: cosa sapere

Ogni intervento di cablaggio sul quadro elettrico deve rispondere a criteri tecnici severissimi. Un elettricista abilitato non si limita a collegare cavi, ma deve dimensionare correttamente le sezioni dei conduttori in base alla corrente nominale. Se il cablaggio è sottodimensionato, il calore generato potrebbe sciogliere gli isolanti.

La normativa vigente impone che al termine dell'opera venga rilasciata la Dichiarazione di Conformità (Di.Co.). Questo documento non è un semplice pezzo di carta, ma la garanzia legale che il lavoro è stato eseguito seguendo le "buone norme della tecnica". All'interno del quadro devono essere presenti dispositivi di protezione minimi, come l'interruttore generale e almeno due differenziali (i cosiddetti "salvavita"), per assicurare la continuità di servizio.

Il cablaggio del quadro elettrico non termina con l'installazione. Per mantenere i costi bassi nel lungo periodo, è necessaria una revisione periodica. Col tempo, le vibrazioni e i cicli termici possono allentare le viti dei morsetti.

Un morsetto lento crea resistenza elettrica, che si traduce in calore, spreco di energia e potenziale rischio di incendio. Una manutenzione biennale, che prevede il serraggio delle viti e il test del tasto "T" dei differenziali, è fondamentale.

Cablaggio del quadro elettrico: quali sono le tecniche

Il cablaggio impone sfide parzialmente variabili, e quindi costi altrettanto diversificati, in base al luogo di installazione del quadro elettrico e in base alla complessità del medesimo.

• Cablaggio del quadro elettrico a parete: si riferisce all'installazione di centralini da incasso o esterni posizionati direttamente sulle pareti domestiche. Richiede una gestione ordinata dei cavi che arrivano dai corrugati sottotraccia. È la soluzione standard per appartamenti e piccoli uffici, dove l'estetica e l'ingombro ridotto sono prioritari per l'integrazione nell'arredo.
• Cablaggio del quadro elettrico in armadio: tipico dei contesti industriali o di grandi condomini, avviene all'interno di strutture autoportanti in metallo o resina. La sfida qui è gestire enormi volumi di cavi e componenti di potenza elevata. Richiede sistemi di ventilazione e canalizzazioni interne specifiche per evitare il surriscaldamento dei circuiti principali.
• Cablaggio semplice: riguarda impianti residenziali standard con pochi circuiti (luci, prese, elettrodomestici base). La configurazione prevede un interruttore generale e una suddivisione minima delle linee. È un lavoro rapido, focalizzato sulla funzionalità essenziale e sulla sicurezza di base richiesta dalle normative per le unità immobiliari di piccola metratura.
• Cablaggio complesso: necessario per abitazioni domotiche, ville di grandi dimensioni o impianti trifase. Include moduli per il controllo remoto, scaricatori di sovratensione, sezionatori per impianti fotovoltaici e sistemi di monitoraggio energetico. Richiede una progettazione tecnica dettagliata e molto più tempo per il cablaggio fisico dei numerosi componenti elettronici.

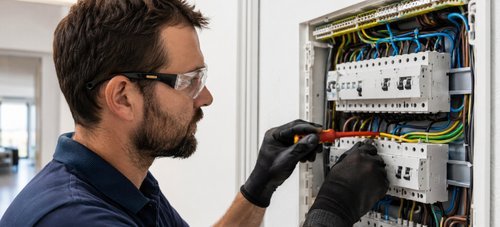

Cosa incide sul prezzo di cablaggio della centralina dell’impianto elettrico?

Quando si analizza il preventivo per il cablaggio di un quadro elettrico, bisogna distinguere tra la manodopera e i materiali. Gli elementi che compongono il quadro hanno costi molto differenti.

• Magnetotermici: proteggono dai cortocircuiti. Un modello di marca affidabile ha un costo unitario variabile, ma la quantità totale incide pesantemente.
• Differenziali (salvavita): essenziali per la sicurezza umana. Quelli di "Tipo A" (per carichi elettronici) costano più dei classici "Tipo AC".
• Scaricatore di sovratensione (SPD): protegge gli elettrodomestici dai fulmini. È un costo accessorio spesso consigliato.
• Morsettiere di ripartizione: fondamentali per un lavoro pulito ed evitare "ammassi" di cavi che generano calore.

Altri fattori che possono far variare il costo del cablaggio del quadro elettrico sono:

• Certificazione di conformità: quando si installa o si rifà un quadro elettrico, l’intervento deve essere eseguito da un professionista abilitato e con rilascio della Dichiarazione di Conformità (Di.Co.), quando prevista.
• Materiali e componenti: differenziali puri, magnetotermici, salvavita, relè, morsettiere e marche come BTicino, Schneider o ABB possono modificare il prezzo finale.
• Dimensioni dell’immobile: in una casa più grande aumentano linee e circuiti da separare, per esempio luci, prese ed elettrodomestici ad alto assorbimento.

Quanto costa cablare un quadro elettrico?

I prezzi di cablaggio del centralino elettrico oscillano tra 385,00 € e 2.805,00 €, a seconda della complessità dell'impianto. Di seguito riportiamo una stima media:

• Quadro elettrico base (monofase, per piccolo appartamento): da 385,00 € a 798,10 €;
• Quadro elettrico standard (per abitazione fino a 100 mq): da 805,00 € a 410,00 €;
• Quadro elettrico avanzato (per casa grande o impianto trifase): da 490,00 € a 2.805,00 €.

Richiedi Preventivi Gratuiti

Cablaggio quadro elettrico: esempi di preventivi

Analizziamo nella pratica le voci di spesa e vediamo un esempio di preventivo per un cablaggio standard, ancorato a parete, per un trilocale di circa 80 mq.

• Sopralluogo tecnico e rilievo per progettazione: da 75,30 € a 120,50 €;
• Progettazione schema elettrico e ripartizione carichi: da 119,70 € a 209,50 €;
• Centralino 24 moduli e materiali di consumo: da 181,50 € a 260,00 €;
• Interruttori (1 generale, 2 differenziali, 4 magnetotermici): da 258,50 € a 370,00 €;
• Manodopera specializzata per cablaggio e test: da 120,00 € a 330,00 €;
• Rilascio dichiarazione di conformità (Di.Co.): da 50,00 € a 120,00 €.

Totale stimato quadro elettrico standard: da 805,00 € a 1.410,00 €.

Il secondo esempio riguarda una centralina elettrica avanzato per una villa grande di circa 250 mq, con impianto domotico o trifase e più circuiti da proteggere separatamente. In questo caso il costo è più alto perché aumentano progettazione, componenti, protezioni dedicate e ore di cablaggio.

• Sopralluogo tecnico e verifica carichi trifase/domotici: da 119,50 € a 180,00 €;
• Progettazione schema elettrico, ripartizione carichi e integrazioni domotiche: da 220,50 € a 385,00 €;
• Centralino/armadio modulare, guide DIN, morsettiere e materiali di consumo: da 310,00 € a 520,00 €;
• Interruttori e protezioni dedicate (generale, differenziali, magnetotermici, SPD): da 419,80 € a 760,00 €;
• Manodopera specializzata per cablaggio, etichettatura e test: da 350,20 € a 760,00 €;
• Rilascio dichiarazione di conformità (Di.Co.): da 70,00 € a 200,00 €.

Totale stimato quadro elettrico avanzato: da 1.490,00 € a 2.805,00 €.

Come risparmiare per il cablaggio della centralina elettrica

Affidarsi a un elettricista specializzato è il primo passo per un cablaggio del quadro elettrico sicuro e duraturo. Un professionista non si limita al montaggio, ma analizza le tue abitudini di consumo per ottimizzare la ripartizione dei carichi domestici.

Spesso si pensa che la qualità debba costare una fortuna, ma per il cablaggio del quadro elettrico la verità è diversa. La vera professionalità si paga il giusto prezzo se si ha la pazienza di confrontare diverse soluzioni tecniche.

Il segreto per abbattere i costi senza sacrificare la sicurezza risiede nella comparazione delle offerte. Richiedere più quotazioni permette di capire il valore reale della manodopera e il costo dei componenti scelti.

Utilizzare Edilnet ti permette di ricevere fino a quattro preventivi gratuiti per il cablaggio del quadro elettrico. Questo metodo crea le condizioni per trovare l’offerta con il miglior rapporto qualità-prezzo.

FAQ sul cablaggio del quadro elettrico

Chi si occupa del cablaggio del quadro elettrico?
Il lavoro di installazione e cablaggio deve essere eseguito da un elettricista qualificato o da una azienda specializzata in impiantistica elettrica nella tua zona, in grado di dimensionare i circuiti, installare le protezioni e rilasciare le certificazioni richieste.

Quanto tempo serve per cablare un quadro elettrico?
Per un quadro domestico semplice può bastare una giornata di lavoro, mentre quadri più articolati, come quelli industriali, richiedono più tempo per progettazione, montaggio dei componenti, test e verifiche finali.

Quando conviene rifare il quadro elettrico?
Conviene intervenire quando il centralino è datato, non ha protezioni adeguate, presenta morsetti disordinati, scatti frequenti o non consente di separare correttamente le linee dell’abitazione.

Cosa deve includere un preventivo per il cablaggio?
Un preventivo chiaro e trasparente dovrebbe indicare componenti installati, numero di moduli, protezioni previste, manodopera, eventuale sopralluogo, test finali e documentazione rilasciata al termine del lavoro.

Con Edilnet ottieni preventivi per il cablaggio del quadro elettrico alle imprese di impiantistica elettrica vicine a te e confronti, senza obbligo di scelta, le loro migliori offerte.
