Come collegare correttamente 4 pannelli fotovoltaici?

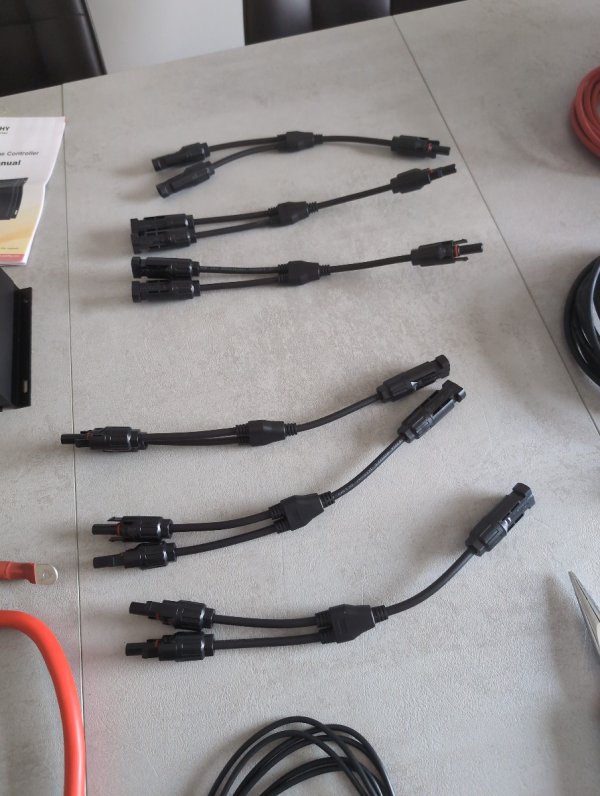

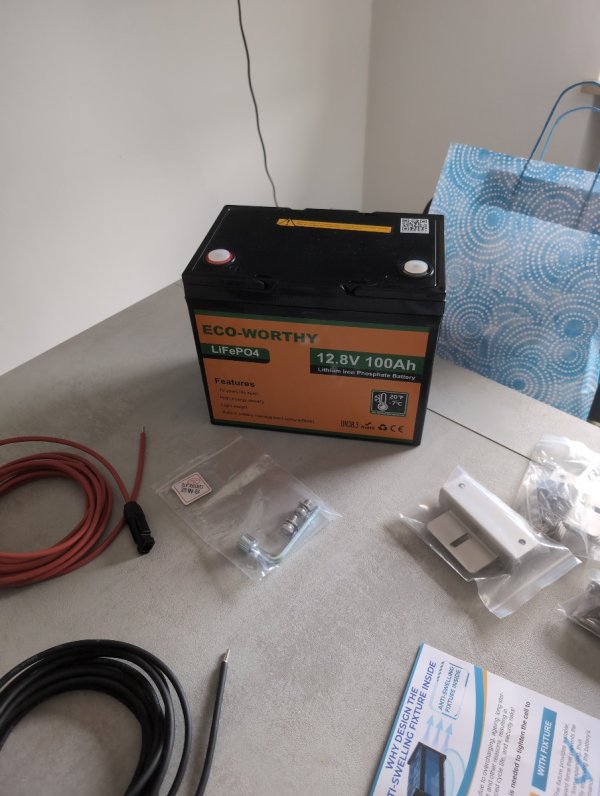

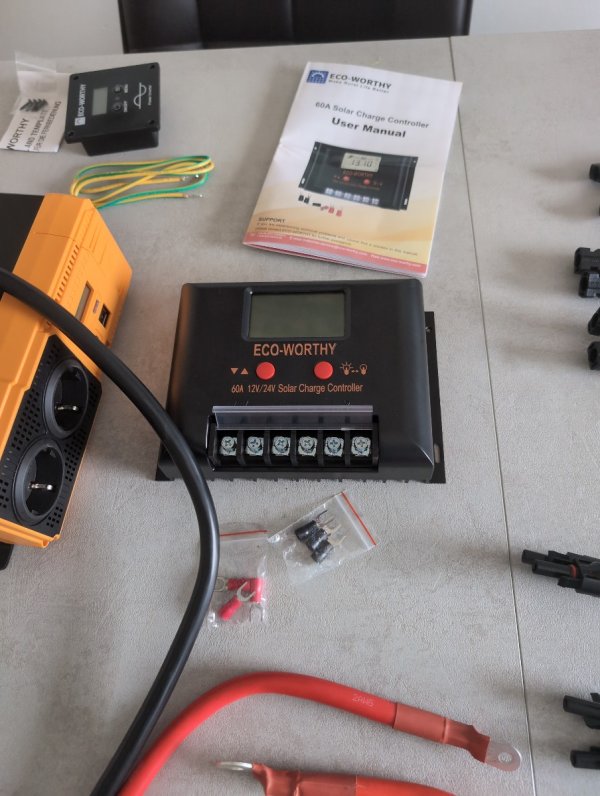

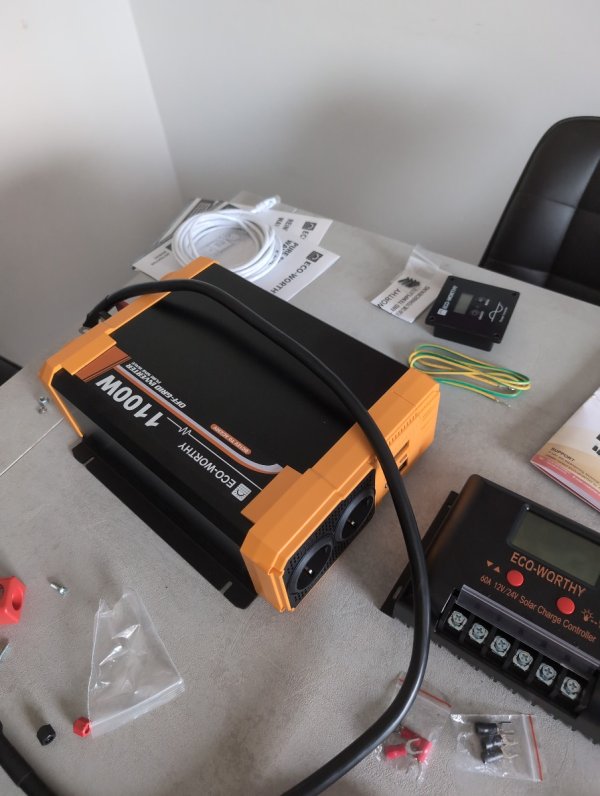

Ho quattro pannelli fotovoltaici da 120 watt ciascuno, con tre connessioni a Y per il lato positivo e tre per il lato negativo. Ho due cavi che devono essere collegati al controller, il quale poi andrà a una batteria da 12,8 volt e 100 Ah, oltre a un inverter da 1100 watt. Qual è il metodo corretto per collegare i pannelli tra di loro? Grazie.

2 messaggi

Hai un dubbio? Risposte da esperti

💬 Risposte

E

Edilnet.it PRO 3 mesi fa

Hai comprato il classico kit da isola ECO‑WORTHY: pannelli “12V”, regolatore 60A, batteria LiFePO4 12,8V e inverter 1100W. Qui non devi inventarti collegamenti strani, devi solo metterli tutti in parallelo. In pratica: ogni pannello ha il suo + e il suo –, i connettori a Y servono proprio a sommare tutto. Metti i pannelli, colleghi tutti i + tra loro con le Y, tutti i – tra loro con le Y, e da quell’ultimo + e – esci con due soli cavi che vanno ai morsetti “PV+ / PV–” del regolatore. Fine, nessuna serie, niente catene assurde, altrimenti sballi tensione e il regolatore non lavora più. Dal regolatore vai alla batteria: cavo grosso, rosso sul + batteria, nero sul – batteria, rispettando le polarità del regolatore. Prima si collega la batteria, poi si collega l’ingresso dai pannelli, non il contrario, altrimenti il regolatore si incasina. L’inverter da 1100W lo prendi diretto dalla batteria con i suoi cavi dedicati e fusibile adeguato, perché a 12V quando tiri 1000W ti passano tranquillamente 80–90A, non sono scherzi da cavetto sottile. Se non ti torna qualcosa nei valori (tensione massima pannelli, correnti, sezioni cavi) fermati e fatti dare una mano da un elettricista, che una saldatura sbagliata qui non è come montare una mensola: rischi di bruciare il regolatore o fare corto serio.

Stai rispondendo a Edilnet.it

caratteri minimi richiesti ✔ Più dettagli, più utile la risposta

Notifiche sulle risposte

🛡 Moderazione attiva. Contributi chiari e rispettosi della privacy.

F

Federico S. Risponde a: Edilnet.it 3 mesi fa

Hai comprato il classico kit da isola ECO‑WORTHY: pannelli “12V”, regolatore 60A, batteria LiFePO4 12,8V e inverter 1100W. Qui non devi inventarti collegamenti strani, devi solo metterli tutti in parallelo. In pratica: ogni pannello ha il suo + e il suo –, i connettori a Y servono proprio a sommare tutto. Metti i pannelli, colleghi tutti i + tra loro con le Y, tutti i – tra loro con le Y, e da quell’ultimo + e – esci con due soli cavi che vanno ai morsetti “PV+ / PV–” del regolatore. Fine, nessuna serie, niente catene assurde, altrimenti sballi tensione e il regolatore non lavora più. Dal regolatore vai alla batteria: cavo grosso, rosso sul + batteria, nero sul – batteria, rispettando le polarità del regolatore. Prima si collega la batteria, poi si collega l’ingresso dai pannelli, non il contrario, altrimenti il regolatore si incasina. L’inverter da 1100W lo prendi diretto dalla batteria con i suoi cavi dedicati e fusibile adeguato, perché a 12V quando tiri 1000W ti passano tranquillamente 80–90A, non sono scherzi da cavetto sottile. Se non ti torna qualcosa nei valori (tensione massima pannelli, correnti, sezioni cavi) fermati e fatti dare una mano da un elettricista, che una saldatura sbagliata qui non è come montare una mensola: rischi di bruciare il regolatore o fare corto serio.

Grazie mille
